RBC - Centre de blocs radio - ERTMS/ETCS L2/L3
Le système RBC9 est la solution ECM™ pour la signalisation ERTMS Niveau 2/Niveau 3, avec le plus haut niveau de sécurité (SIL4), conforme à la norme Baseline 3 Release 2 des spécifications ERTMS/ETCS (UNISIG SRS 3.6.0) et avec une fiabilité et une modularité élevées.
RBC - ERTMS/ETCS L2/L3
APERÇU
Le système RBC9 est la solution ECM™ pour la signalisation ERTMS Niveau 2/Niveau 3, avec le plus haut niveau de sécurité (SIL4), conforme aux spécifications Baseline 3 Release 2 des ERTMS/ETCS (UNISIG SRS 3.6.0) et avec une fiabilité et une modularité élevées.
RBC9 permet le contrôle sûr et continu des trains, permettant un fonctionnement à grande vitesse et une distance minimale entre les trains.

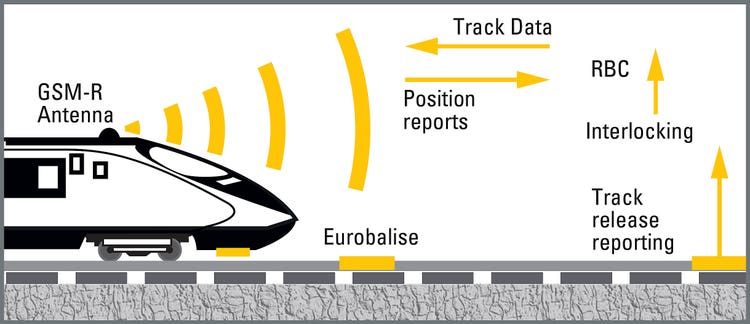

Le RBC9 reçoit les rapports de position des trains et communique avec l'enclenchement pour émettre des informations relatives à la sécurité (autorisations de mouvement) au train via l'infrastructure GSM-R.
Le RBC9 est capable de gérer 200 trains et 200 km de ligne comprenant plusieurs stations.
COMPOSANTS

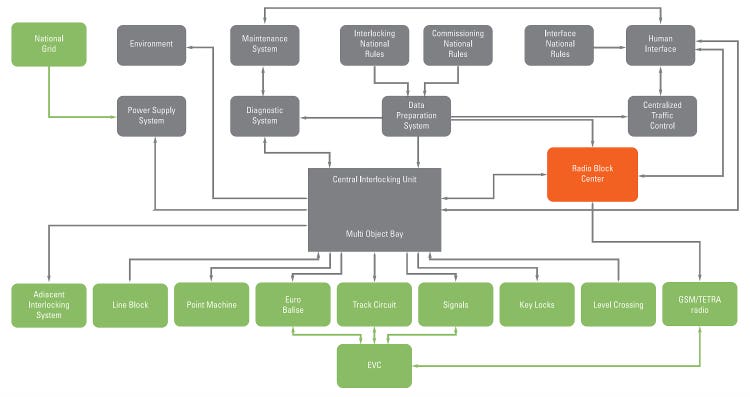

Le RBC9 s'intègre dans le contexte des produits de signalisation ECM. Il peut communiquer avec n'importe quel système d'enclenchement via le protocole défini dans le sous-ensemble UNISIG-098 ou un protocole de communication national.
RBC9 propose une solution complète pour l'exploitation ERTMS Niveau 2/Niveau 3, au moyen des composants suivants :
Unité centrale RBC9 (RCU): architecture de sécurité SIL 4 « 2 sur 2 »
Sous-système de communication ferroviaire (CC9): solution industrielle personnalisée par ECM pour la gestion des communications GSM-R/ISDN ou TCP/IP (UNISIG SUBSET 037)
Enregistreur d'événements (RCE): système d'enregistrement enregistrant tous les messages radio, les autorités de mouvement et les commandes de l'opérateur
Système de diagnostic: les diagnostics locaux et à distance (via le Web) sont tous deux pris en charge
CDS: interface opérateur avec un haut degré de personnalisation
RCU - UNITÉ CENTRALE RBC9

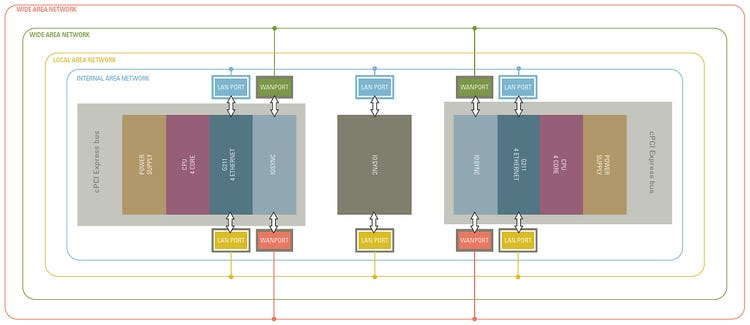

Architecture de sécurité SIL 4 « 2 sur 2 »
Le produit générique garantit l'interopérabilité selon les spécifications UNISIG. L'application générique garantit la sécurité des autorités de circulation et est basée sur le langage C. La configuration est conviviale et intégrée aux outils de configuration ECM CBI (interverrouillage informatisé). Le RCU hérite de la plateforme ECM CBI et de ses caractéristiques : sécurité, fiabilité et modularité.

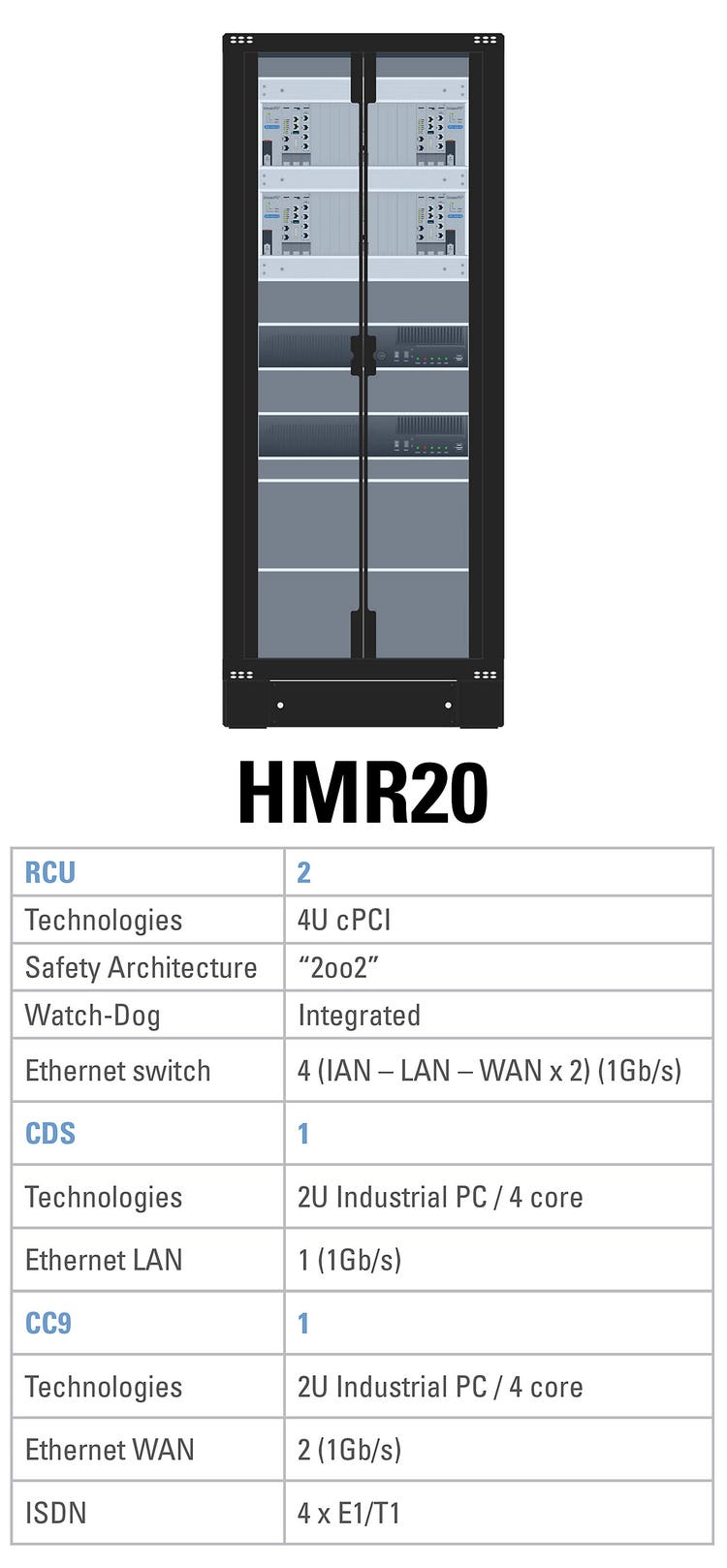

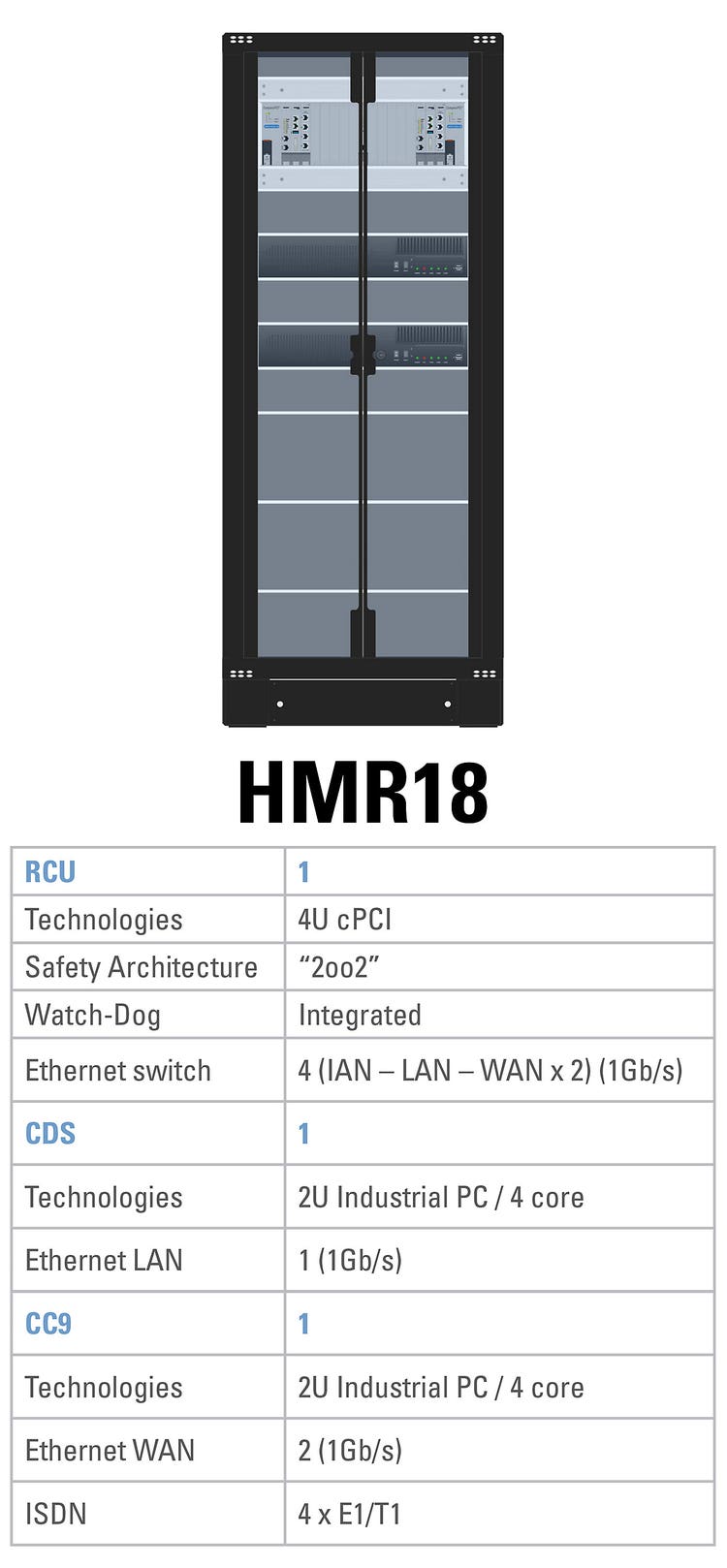

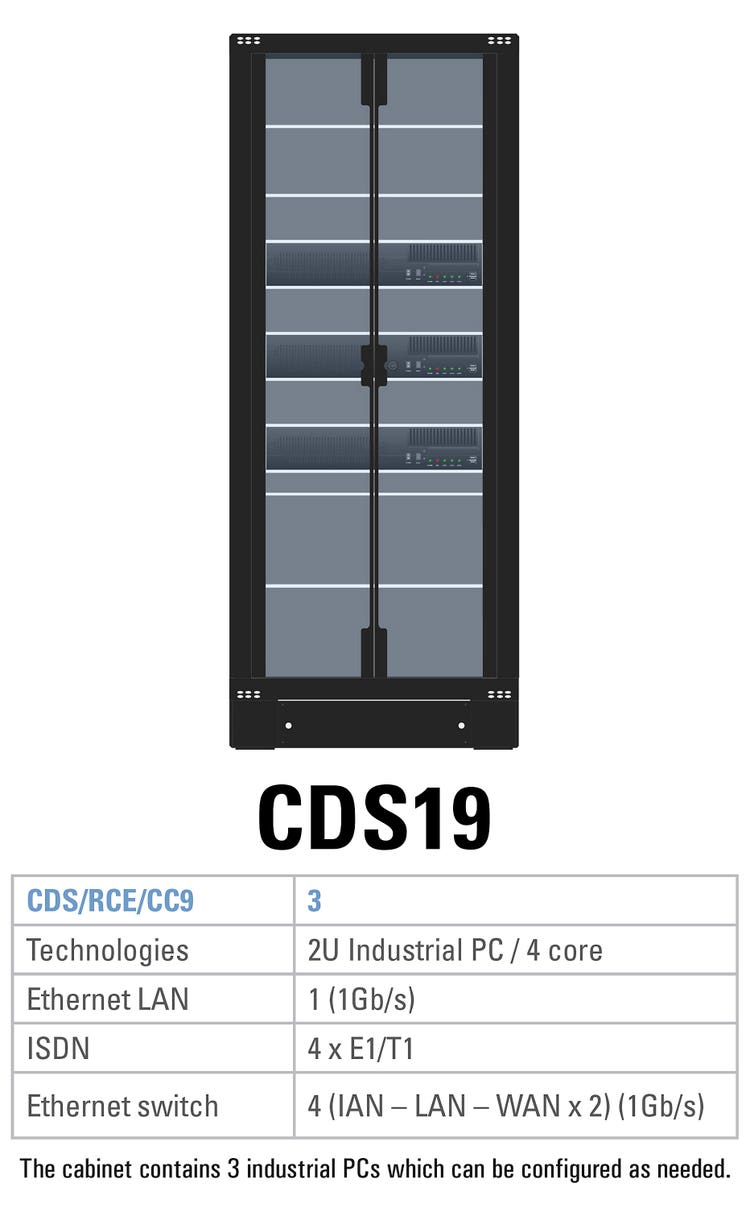

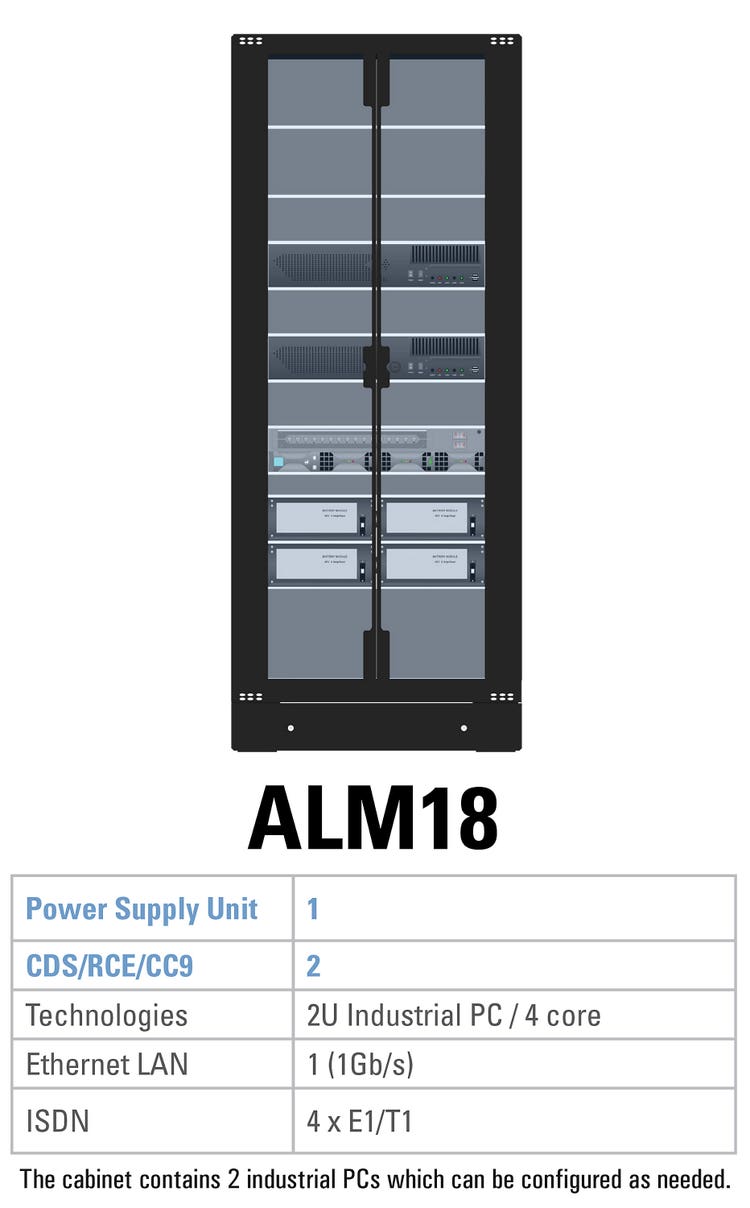

VISITE DES ARMOIRES
Il est possible de déployer différentes solutions matérielles en fonction de l’espace, de la redondance et des besoins géographiques.
Pour une demande de RBC, vous avez besoin d'au moins:
RCU x 2
CDS x 1
CC9 x 1
RCE x 1 (la fonction logicielle pourrait être ajoutée à la machine CDS9)

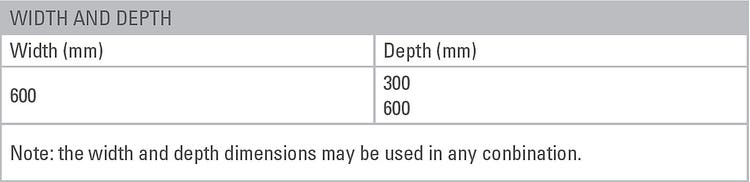

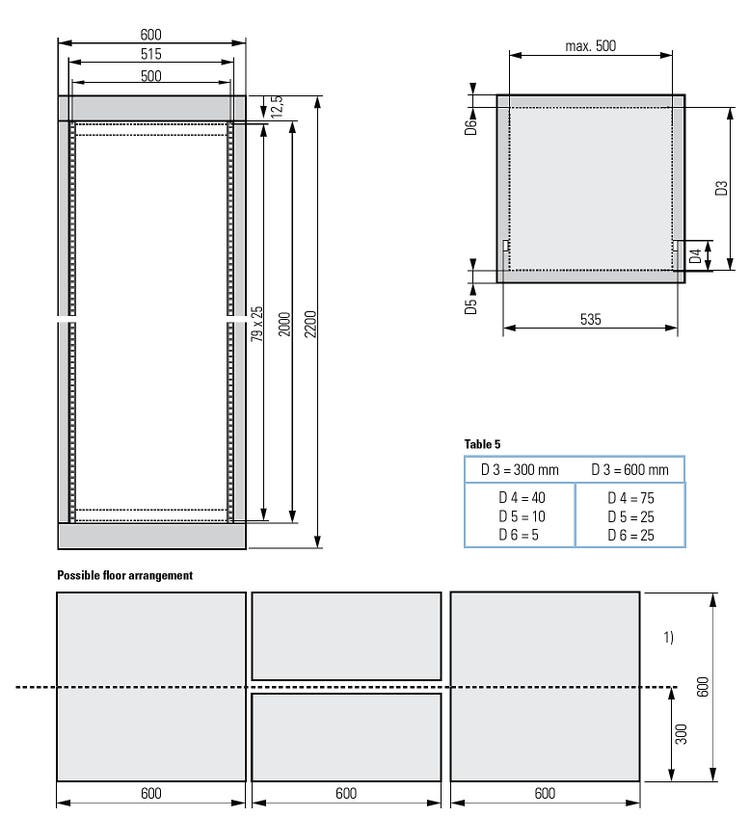

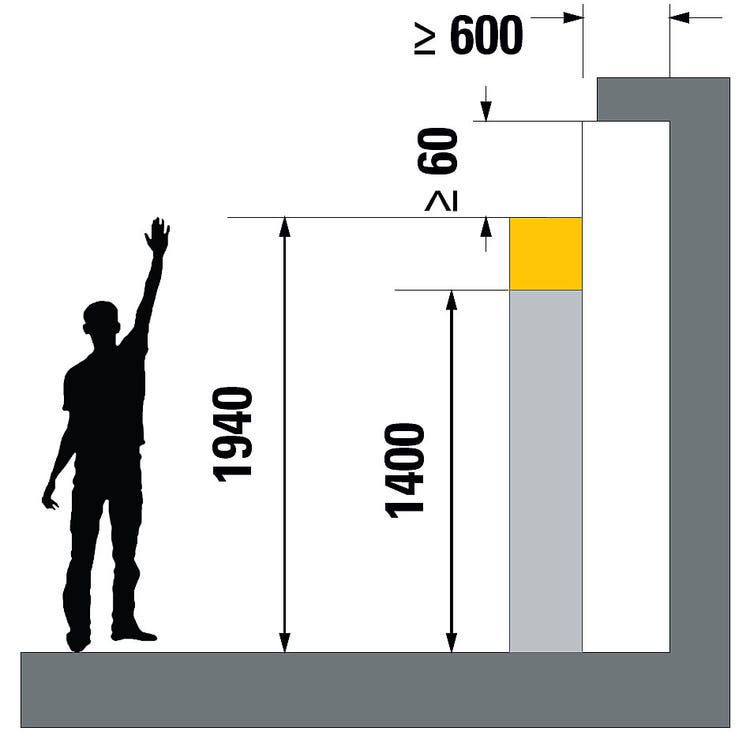

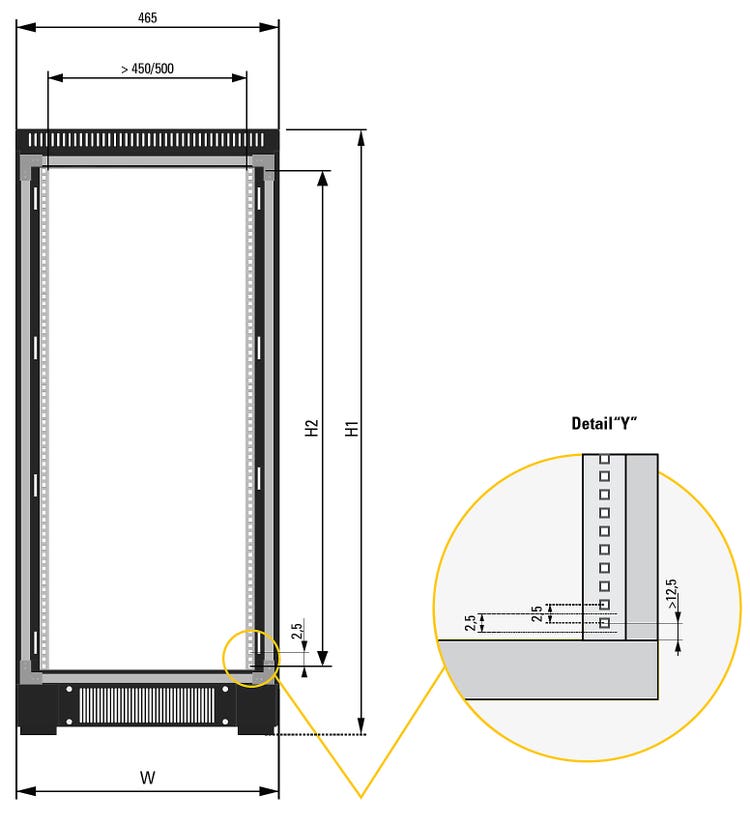

DIMENSIONS DE L'ARMOIRE À POTEAU CENTRAL
